S13 シルビア #2



完成したメンバーを

装着ですが

その前に

メンバーがめっちゃ上がる分 弊害がありまして。。

これは もう何回もやってきた経験から

事前にメンバー降ろす前に チェックします!

この辺りは確実に当たって

なお、アームの調整の工具が入らなくなるんで

叩きます





そして

サイドブレーキのワイヤーがメンバーの上に通ってるので

こちらもメンバーが上がる分加工します。

(↑ これは すべての施工前の写真です)



そして

S13系

なぜかフレームのこの部分がないんですよね?



溶接取り付けにて補強バーを取り付けます



固定ボルトが出っ張るので

こちらは削り落としまして

こんな感じに装着しております。





ボディ側の加工も終わりまして

メンバー本取り付け!!



メンバーが上がった分

フレームからの取付ボルトが

こんなに飛び出ております

ここは 削っておきますね

ここはギリギリですね~

サイドワイヤーも通るようになりました。





↑ 加工前

↑ 加工後





↑ 加工前

↑ 加工後





↑ 加工前

↑ 加工後



そして

アームを元通りに取り付けます。



もちろん 1G状態にて取り付け。



かなり時間かかりましたが

バッチリ 仕上がりました。



メンバー完成です



続く

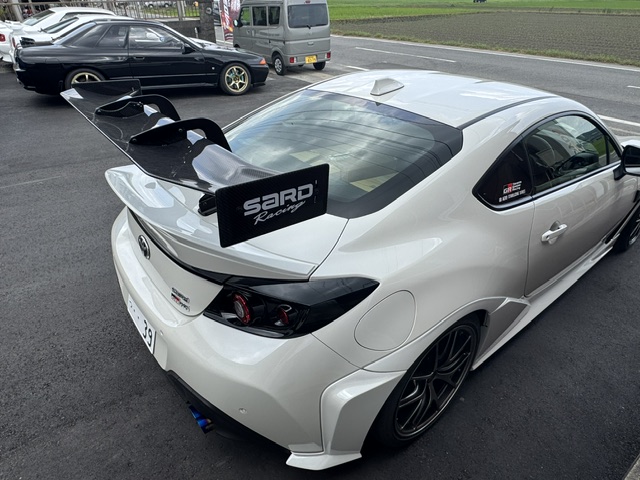

GR86

GR86の Y様

オイルパンバッフル交換

4輪アライメントの作業です



TOMEIさんの製品を使用します



そして

恒例の ストレーナー詰まりチェック!!

やはり

いましたね~~~!



これだけ・・詰まってましたよ。



綺麗に清掃した後は

バッフル 取り付けて 完了

これで安心です



4輪アライメント調整 も 完了



気候も良くなり

試運転も気持ちよいですね~~



ありがとうございました。

S13 シルビア

熊本より K様

リヤメンバー補強&上げ加工です。



純正メンバーブッシュのゴム部分を切り取り

フチ 部分をサンダーで 削って

反対側へ 圧入できるようにします。

✖ 4 箇所

まずこの作業だけで めっちゃ大変



ようやく プレスにて 純正ブッシュ脱

NISMOブッシュ入れだけだと これで終わりですが・・



このカラーを 溶接して リジット化 します。

ハンマーで 叩き入れて

スーパーツライチ にして 目いっぱいメンバーを上げます

これで 約15ミリは上がりますね!!

面 出して 点付け溶接

溶接 もっこりでさえ

メンバーが下がるのが嫌なので

これも削って

裏から 本溶接です



下側プレートは

上プレートとずれると

フレームからの太いボルトが入らなくなるので

慎重に位置決めしてから しっかり溶接











メンバーの補強も行います





こんな感じですね



錆止め塗装をしっかりして

ようやくメンバー完成









つづく
